納入実績一覧
> 納入実績
納入年月
2012年9月
お客様
株式会社IHI 殿
名称
厚板熱処理炉 炉体・デッキ・ダクト・配管
納入先
株式会社神戸製鋼所 殿
重量
450ton
コメント
3Dモデルから干渉チェック、工事計画等を行い、製作図、工事用図面を作成。
炉体鋼構物、排ガスダクト、各種配管、デッキ・手摺・階段を製作・納入させて頂きました。
(材料はSS400 一部SUS304、SUS310がありました。)
動画を再生するにはvideoタグをサポートしたブラウザが必要です。
動画を再生するにはvideoタグをサポートしたブラウザが必要です。
3Dモデル 及び 図面
建設シュミレーション

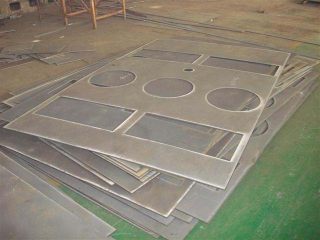

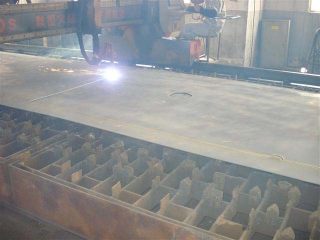

炉体用プレート切断
炉体用プレート切断

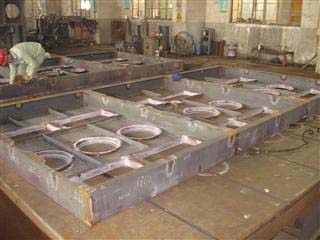

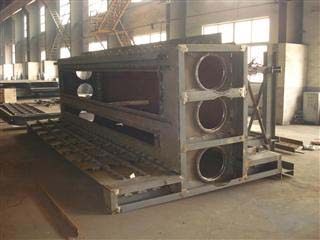

炉体組立
シール溶接部は全箇所PT検査

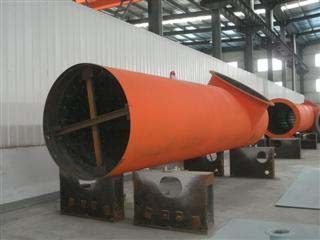

排ガスダクト

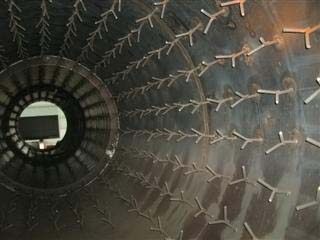

排ガスダクト内部 キャスターアンカーを設置

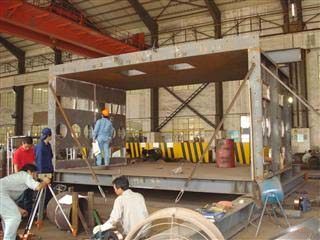

炉体仮組立検査

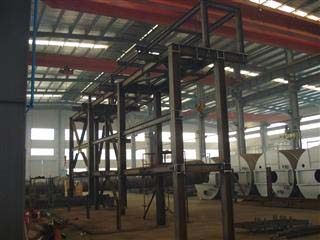

デッキ仮組立検査

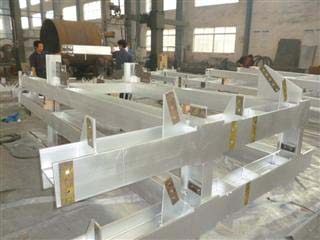

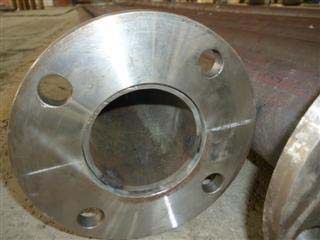

配管プレファブ 配管はGB、フランジはJIS
デッキ塗装

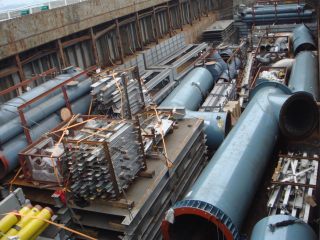

海上輸送
