  TOP > 設計 > 機器設計


設計






機器設計

Autodesk Inventorを使用した機械装置の3次元設計

 機械装置、製缶物などを3次元CADにて詳細設計を行い、干渉チェックや、構造解析まで実施します。
また、動作確認や自動設計などソフトの機能を駆使して、コストダウンにつながるよう提案いたします。

使用ソフト:Autodesk社 Autodesk Inventor

 モデル
  汎用CADなので、目的に応じてモデルの作成内容を
検討し、無駄のないモデル作成を行います。



図面

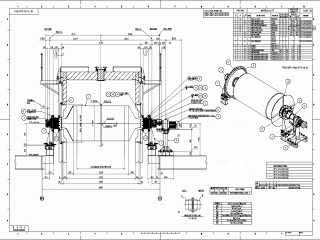

組立図 組立図。
判り易いよう、必ず鳥瞰図を配置します。

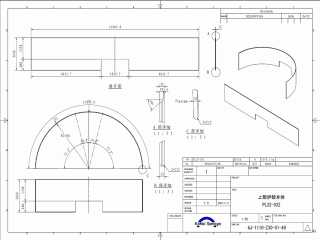

単品図 単品図。
曲げ加工のあるものは、展開図として図面作成。

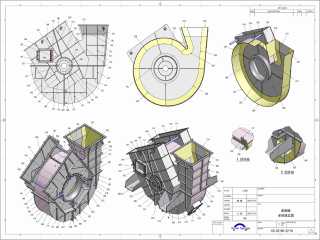

 鳥瞰図 鳥瞰図。
従来の図面にプラスして、鳥瞰図を作成。
材質ごとに色分けする事により、さらに見やすくなります。


応力解析
必要に応じて、構造解析を行います。


自動設計

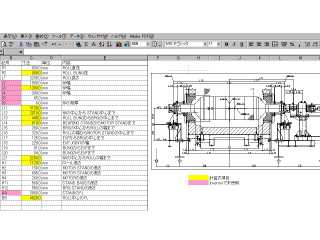

自動設計 3次元データと、Excelの表とをリンクさせます。
これによりExcelの数値変更だけで図面が更新されます。

工事ごとの寸法変更の手間と、ミスが減少し、
コストダウンにつながります。


シュミレーション
  機械装置をソフト内で動作確認を行います。
干渉チェックも同時に行い、図面だけでは分からない
不具合を事前に発見できます。
