設計






鉄骨設計

TeklaStructuresを使用した3次元設計

 鉄骨の設計を構造設計から、詳細設計まで行います。
詳細設計には TEKLA社の Tekla Structures を使用し、工作図一式、リスト、プレートのネスティングまで実施しております。
また、ソフトの自動作図機能を利用して、設計時間の短縮化を図ります。


使用ソフト:TEKLA社 Tekla Structures (Xsteel)

 モデル
  単品の部品、溶接の開先など詳細にモデル作成。
干渉チェックも実施し。


最近ではこの鉄骨専用のソフトを利用して、
製缶物の詳細設計も実施しております。


図面

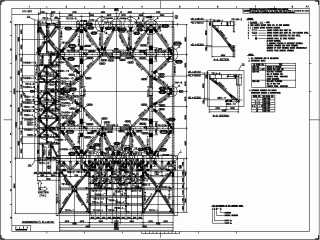

組立図 組立図 及び 据付図。
製品の番号などを自動配置。

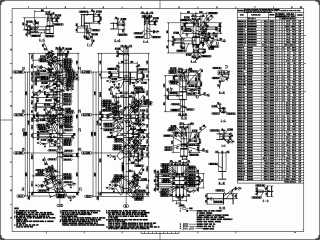

製品図 製品図 (工場集荷単位のブロック図)
自動作図を利用して、作図時間を短縮化。

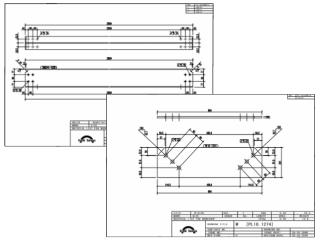

 単品図 単品図
全て自動作図。


リスト
リスト リスト 各リスト
図面リスト、材料リスト、ボルトリスト、出荷リスト等、
すべて自動作成。


ネスティング

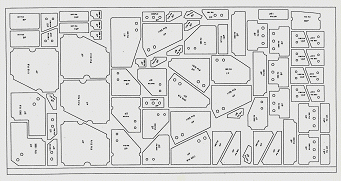

 ネスティング プレートのネスティング
歩留まり向上に努め、コストダウンを図ります
設計時の先行材料手配にも使用できます。
